2路对1路CAN智能共享器

一、用途

2路CAN对1路CAN智能共享器（型号：HUB2CANZ）用于两个CAN上位机共同控制一个CAN下位机的通信连接。HUB2CANZ使CAN总线从传统的允许一个主机扩展到允许2个主机。HUB2CANZ已经有2个上位机插座（DB-9针并且配接线端子）和1个下位机的接线端子，无需修改软件、5V供电。

二、安装及性能

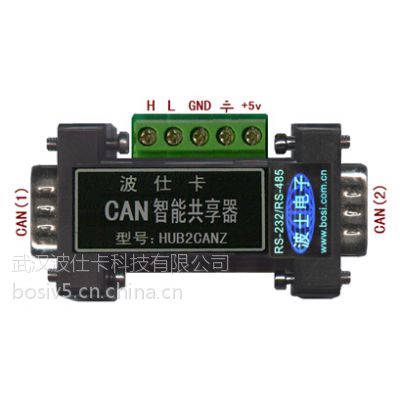

HUB2CANZ的外型为DB-9（针）/ DB-9（针）转接盒大小，其中DB-9针的CAN的引脚分配为：1-H（+A）、2-L（-B）、3-GND，并且配接线端子。两个DB-9针的上位机CAN口，如图CAN（1）和CAN(2)是完全一样的，可以互换。下位机CAN为接线端子，位于如图产品的上侧面，与电源接线端子在一起。HUB2CANZ需要外接5V电源，配套提供。

波仕卡HUB2CANZ智能CAN集线器能够识别两个上位机CAN（1）和CAN(2)的发送顺序，避免同时发送导致的系统瘫痪。也就是说，即使两个上位机正在同时发送，HUB2CANZ会选取发送开始时间***的上位机正确发送数据，而只有等到这一个上位机的数据发送完毕后，另外一个上位机才可以开始发送数据。HUB2CANZ的具有双向通信功能，当下位机发送时，两个上位机同时接收到相同的数据，没有区别。

HUB2CANZ支持CAN通信速率0—500Kbps，支持所有CAN协议。


HUB2CANZ的两个接线端子板上分别有绿色LED指示灯用来表示两个上位机的允许通信状态。左边LED绿灯亮表示左边的上位机CAN允许通信，左边LED绿灯灭表示禁止左边的上位机通信。右边LED绿灯亮表示右边的上位机CAN允许通信，右边LED绿灯灭表示禁止右边的上位机通信。LED绿灯一直亮着表明该上位机通道畅通，绿灯灭表示禁止，闪烁就表示间断允许和间断禁止。刚开始时两个LED绿灯都是亮的，如果其中一个上位机1开始发送数据则另外一边的上位机2的绿灯会暂时熄灭直至上位机1数据发送完毕。
